Ａ＆Ｄは、次期基幹ロケット『Ｈ３ロケット』

試験機１号機の打上げを応援しています！

2022/11/30（水）

　　様

こんにちは。
計測・計量・医療・健康機器メーカーの株式会社エー・アンド・デイです。

メールマガジン第244号は、国立研究開発法人宇宙航空研究開発機構(JAXA)様が開発を進めている次期基幹ロケット『H3ロケット』エンジン開発各ステージの燃焼試験において、Ａ＆Ｄが燃焼試験設備計測装置を納入させていただき、ロケット開発を支援しているニュースをお届けいたします。

Ａ＆Ｄの燃焼試験設備計測装置は、2017年度から種子島宇宙センター（鹿児島県）での第1段LE-9エンジン燃焼試験、角田宇宙センター（宮城県）での第2段LE-5B-3エンジン高空燃焼試験の1・2段エンジン開発のデータ収録解析に活用されています。また、2019年度には1段LE-9エンジンと模擬タンクを組合わせた燃焼試験（BFT）、2020年度には2段LE-5B-3エンジンと実機タンクを組合わせた燃焼試験（2段CFT）の1・2段機体開発試験のデータ収録解析にも活用されています。さらには、2022年11月に種子島宇宙センターにおいて1段実機型タンクステージ燃焼試験（CFT）が実施されましたが、ここでもデータ収録解析として活用されており、燃焼試験の最終ステージとしてその試験結果が期待されています。
いよいよ開発もカウントダウン、Ａ＆Ｄは『H3ロケット』試験機1号機打上げを全社員で応援しています。

詳しくはこちら

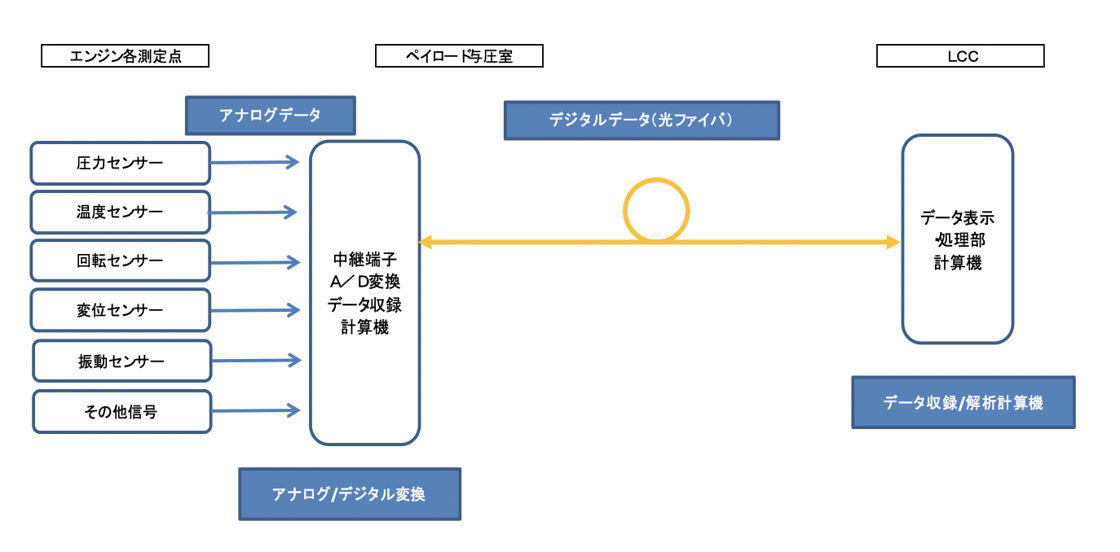

Ａ＆Ｄの計測装置は、エンジン燃焼試験での性能確認評価に必要とされる物理量（圧力・温度・回転数・変位・振動加速度・流量・歪み等）センサー情報をアナログデータとして取得→中継点で収録解析に利用可能なデジタルデータへ変換収録し、光ファイバケーブルで計測・制御室の計算機へデータ伝送後格納され、それぞれの解析を行います。

従来の装置では、テストスタンドセンサー点→中継点→計測・制御室までアナログデータを遠隔に伝送していましたが、Ａ＆Ｄ計測装置では、センサー点→中継点にてアナログ/デジタル変換しデータ転送経路に光ファイバケーブルを採用することにより、耐ノイズ性向上と高精度なデータ収録を実現しました。このアナログ/デジタル変換回路およびデジタル伝送部はＡ＆Ｄにて設計・製造し計測装置に搭載しています。また、各試験場へ設置の各機器・プログラム開発においても共通化・ステージごとで利活用することによりコスト工数の低減を図り、ロケットエンジン開発に貢献することができたと考えています。
