【計量豆知識　第3回】デジタルロードセルとアナログロードセルって、何が違うの？

2022/8/30（火）

　 　様

こんにちは。
計測・計量・医療・健康機器メーカーの株式会社エー・アンド・デイです。

メールマガジン第224号は、Ａ＆Ｄのホームページに掲載している計量豆知識の第3回ご紹介として、デジタルロードセルとアナログロードセルの違いについてお知らせいたします。

デジタルロードセルとアナログロードセルって、何が違うの？

デジタルロードセルって何？

カンタンに説明しますと……

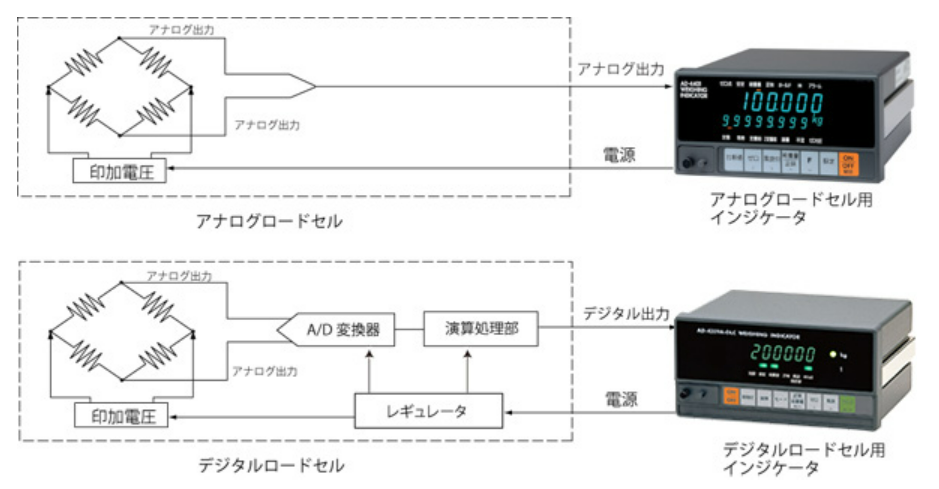

実はロードセルの基本構造は、アナログロードセルもデジタルロードセルも全く同じで、内部はアナログ電圧の出力なのです。

異なるのは、デジタルロードセルでは、ロードセルの内部でA/D変換や、デジタルフィルタ、直線性補正などのデジタル演算処理まで行ってからデジタル信号として出力する点です。

デジタルロードセルであっても、CDやDVDのように、最初からデジタルデータというわけではないんです。

デジタルロードセルの出力は、アナログロードセルの出力と何が違うの？

どちらの方式のロードセルも、内部ではアナログ電圧として荷重を出力していますが、このアナログ電圧というのが、厄介なことに非常に小さい電圧なのです。

質量表示に換算すると、1目盛あたりの電圧は1μV前後です。何だかピンときませんよね？

乾電池の電圧が1.5V程度ですから、その1/1,000,000くらいの微小電圧です。そのため、ノイズや熱起電力など、環境の影響にデリケートなのです。

そこでデジタルロードセルは、この厄介な微小電圧をロードセルの内部で環境の影響を受けにくいデジタル信号に変換して出力しています。

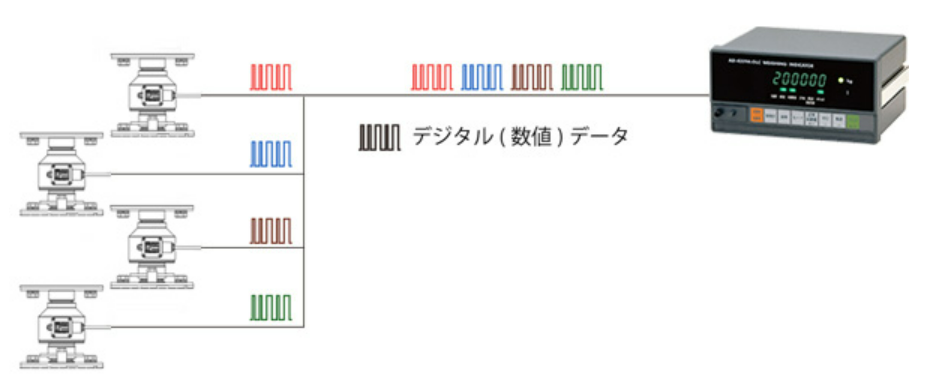

デジタル出力って、どんな出力？

Ａ＆Ｄのトラックスケール用デジタルロードセルの出力は、代表的シリアル通信の一つであるRS-485という方式を使用し、通信プロトコル（通信手順のきまり）には、仕様が一般公開されているModbus-RTUという方式を使用しています。

また、デジタル出力からは、荷重（質量データ）の他に、過負荷情報やメーカー名、機種名、シリアル番号など、アナログロードセルでは得られない情報もデジタルデータとして得ることができます。

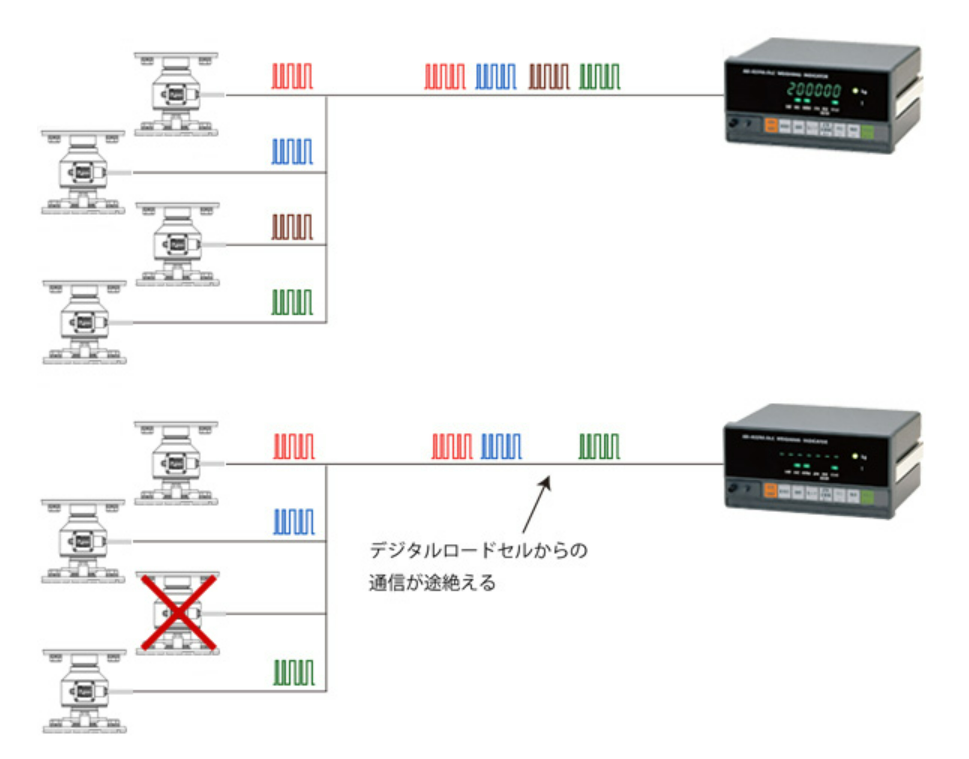

どのデジタルロードセルが故障したか簡単にわかるの？

アナログロードセルでは、故障が生じた場合にどのロードセルの故障かを特定するには、各々のロードセルケーブルを一本ずつ取り外して確認しなければなりません。

それに対し、デジタルロードセルでは個別に信号を取り出すことで、簡単に故障したロードセルを特定することができます。

Ａ＆Ｄのメールマガジンでは、数回に分けて計量豆知識をお知らせしてまいります。

次回は9月下旬発行のメルマガで「侮りがたし抵抗器」をお知らせする予定です。

◆ メディア掲載情報 ◆

Ａ＆ＤのX線検査機「AD-4991シリーズ」の記事が、日刊工業新聞の『新製品情報』8月号に掲載されました。

• 発行元：日刊工業新聞社
• 発行部数：30,000部

掲載記事はこちら

高感度異物検査で、製品の安全と安心をサポートします。

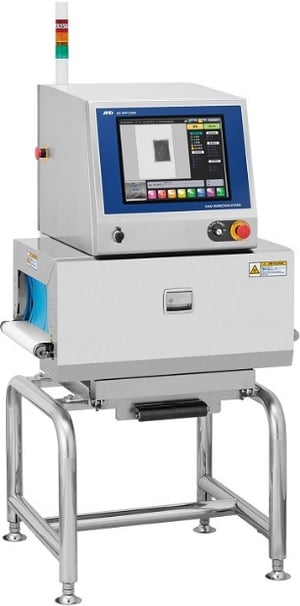

X線検査機「AD-4991シリーズ」
