【計量豆知識　第2回】ロードセルケーブルを配線したあとに、正しく接続できたかどうかチェックしたいと思ったことはありませんか？

2022/7/19（火）

　　様

こんにちは。
計測・計量・医療・健康機器メーカーの株式会社エー・アンド・デイです。

メールマガジン第218号は、Ａ＆Ｄのホームページに掲載している計量豆知識の第2回ご紹介として、ロードセルの接続確認方法についてお知らせします。

ロードセルの配線は、デジタルマルチメータで簡単に確認することができます。

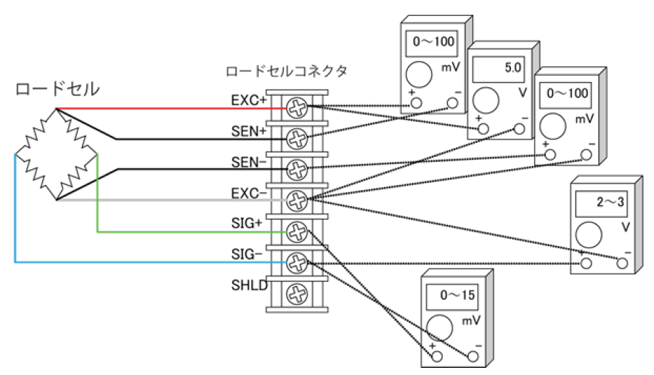

下図は、一本のロードセルをインジケータに接続したときに確認する測定箇所です。

和算箱を使って複数のロードセルを接続している場合でも、和算箱内の端子台で測定することができます。

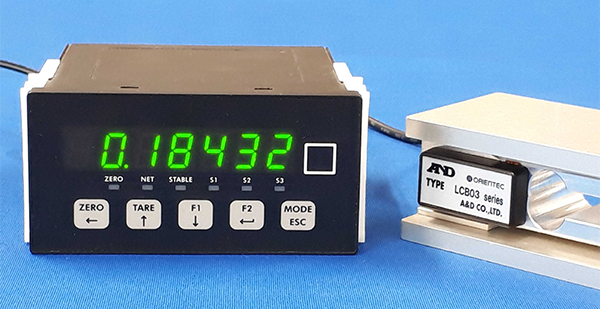

また、Ａ＆Ｄのウェイングインジケータの多くの機種は、チェックモードでロードセルの出力値（mV/V：ミリボルトパーボルト）を直読することができます。

ウェイングインジケータをご活用いただくことで、カンタンに高感度・高分解能で出力値を確認できますので、お役に立てると思います。

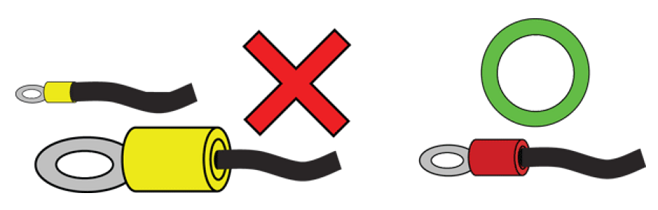

ところで、みなさまがお使いになっている圧着端子のサイズは適切でしょうか？

ご使用いただいている圧着端子がロードセルケーブルの導体の太さと合っていないと、ケーブルに触れただけで接触抵抗が変化して、表示値に影響を与えてしまいます。

ロードセルに電源を印加するEXC端子の接触抵抗が増加すると、ロードセルの感度が下がった状態と同じことになります。

ロードセルの入力抵抗は350Ωのものが多いのですが、そのわずか0.01％の35mΩだけ接触抵抗が増加しても、ロードセルの出力は0.01％低下してしまいます。

そのため、サイズが合わない圧着端子を使用すると、ロードセルケーブルに触れるだけで表示値がバラつくなどの不具合が発生する場合があります。

圧着端子は安定した接続ができる便利な部品です。

しかし、誤った使い方をすると、そのときは問題がなくても、何年かあとに金属表面の酸化などで思わぬトラブルを招くおそれがあるのです。

圧着端子は形状や穴径のほか、接続するケーブルに合わせてさまざまなタイプがありますので、ケーブルに合った圧着端子をお使いいただくとともに、圧着工具も適切なものをご使用いただくことをオススメします。

Ａ＆Ｄのメールマガジンでは、数回に分けて計量豆知識をお知らせしてまいります。

次回は8月中旬発行のメルマガで「デジタルロードセルとアナログロードセルの違い」をお知らせする予定です。

●展示会情報●

Ａ＆Ｄは、8月19日（金）・20日（土）に東京ビッグサイトで開催される展示会に出展いたします。

【JAPANドラッグストアショーforビジネス】

Ａ＆Ｄが出展する「JAPANドラッグストアショーforビジネス」は、購買意欲の高いドラッグストア関係者（バイヤー、店舗開発、購買担当者）とのビジネス商談に特化した専用展示会です。

主催：一般社団法人日本チェーンドラッグストア協会（JACDS）

会期：2022年8月19日（金）・8月20日（土）

会場：東京ビッグサイト（東京都江東区）東展示棟 3ホール

入場料：無料

【Ａ＆Ｄの主な出展内容/ブース№3-52】

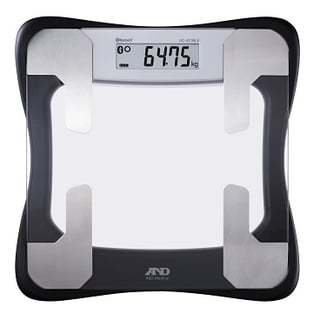

家庭用血圧計をはじめ、体組成計、体温計、超音波吸入器、熱中症指数計など、セルフメディケーションに貢献する各種の健康機器をご紹介いたします。

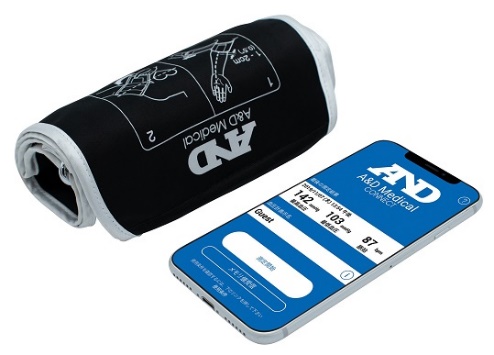

(1) BluetoothⓇ内臓上腕式ホースレス血圧計 UA-1200BLE
ホースレス＆アプリによる新習慣で、毎日の血圧測定が楽しくなる血圧計です。

本体とカフをつなぐ煩わしいホースがない血圧計です。

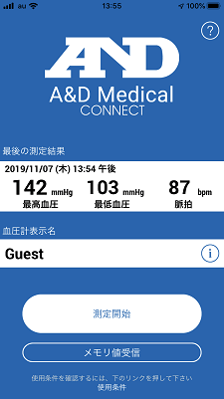

スマートフォンアプリ「A&D Medical Connect」を使うことにより、血圧測定の開始から終了までスマホの操作のみで行うことができます。
